El recorrido completo del dato
Sensores, PLC y SCADA no se enseñan por separado: en cada puesto están conectados como en una instalación.
- 1
Campo
Presión, temperatura, energía y variador con 4-20 mA, 0-10 V, Modbus RTU y Modbus TCP.
- 2
Pasarela
Nodo Edge: lee Modbus y OPC UA, escala y manda el dato por MQTT/HTTPS cifrado.
- 3
Panel
Valor en vivo, histórico y tendencias en la plataforma SSENDEN de verdad.
- 4
Alarma
Umbrales, reconocimiento y avisos al móvil, con criterios ISA-18.2.
- 5
Parte
La alarma abre una orden y el alumno cierra el parte con fotos, como en planta.
Los protocolos de una planta real
Un integrador no sale de clase sabiendo sólo 4-20 mA. En cada puesto conviven señales analógicas, buses y protocolos de red, igual que en una industria o un edificio.
4-20 mA y 0-10 V
Transmisores de campo, lazo, escalado y diagnóstico de lazo abierto.
Modbus RTU (RS-485)
Bus serie: Unit ID, velocidades, terminación y choques de dirección.
Modbus TCP
Variador, analizador y PLC por Ethernet; mapas de registros y tipos de dato.
OPC UA
Explorar el servidor, suscribir nodos, certificados y modos de seguridad.
MQTT y HTTPS
Del nodo Edge a la nube: temas, cola sin red, reintentos y cifrado TLS.
E/S digitales y seguridad
Marcha/paro, enclavamientos, relé de seguridad y seta de emergencia.
Itinerario de integrador
De alumno a integrador preparado
Tres tramos en el mismo puesto, sin comprar nada más. Cada tramo tiene su cuaderno, sus rúbricas y un resultado que se puede comprobar.
- Tramo 1P0–P6
Fundamentos de campo
- El cuadro en el configurador
- Lazo 4-20 mA y Pt100
- Bus Modbus RTU
- Alarmas ISA-18.2
- Energía y predictivo
Monta, cablea y da de alta señales y equipos sin ayuda.
- Tramo 2P7–P12
Integración avanzada
- Arranque directo y relé de seguridad
- Modbus TCP: variador y PLC
- OPC UA con certificados
- MQTT, cola sin red y Edge local
- HMI y sinóptico SCADA con recetas
- Mandos críticos con motivo y registro
- Acceso remoto y ciberseguridad IEC 62443
Integra equipos de varios fabricantes y protocolos en un mismo sistema.
- Tramo 3Proyecto final
Proyecto de integrador
- Especificación y lista de señales
- Diseño del cuadro en el configurador
- Puesta en marcha completa
- Pruebas FAT/SAT
- Documentación as built y entrega
Entrega una instalación funcionando y documentada, como en un encargo real.
Quien completa los tres tramos tiene la formación que pedimos para homologar a un integrador Autorizado del programa SSENDEN. Los niveles Certificado y Experto se ganan después, con instalaciones reales en la empresa.

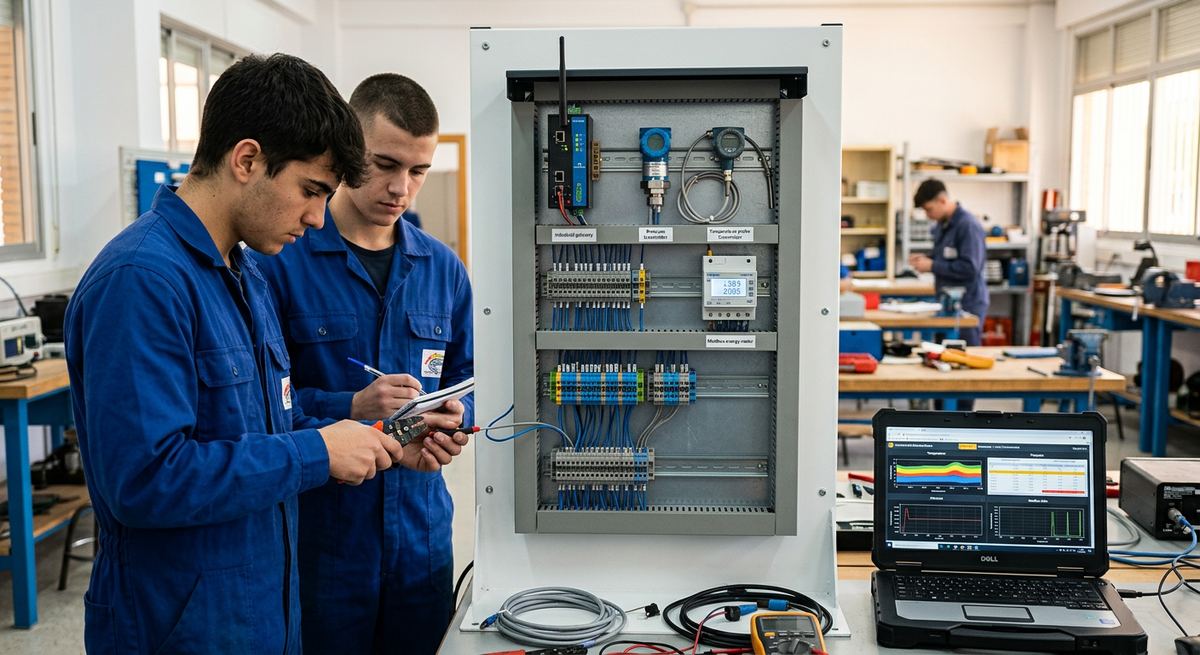

Ver el programa de integradoresQué lleva cada puesto
La composición final se ajusta al ciclo y a lo que ya tenéis en el taller: si ya hay autómatas, el puesto se entrega preparado para conectarlo a ellos.
- Armario metálico IP55 cableado y probado en nuestro taller, con cabecera de protecciones y bornas push-in numeradas.
- Pantalla táctil SE-HMI-210 en la puerta y nodo SE-EDGE-210 con E/S analógicas y digitales.
- Variador por Modbus con motor trifásico en bancada y arranque directo con guardamotor y contactor.
- Cadena de seguridad con relé de seguridad y seta, analizador trifásico y switch industrial.
- Transmisor de presión, Pt100, simulador 4-20 mA y sensores inductivo y óptico.
- Se conecta al PLC que ya tengáis: Siemens, Schneider, Omron u otro con Modbus.
Plano del puesto
Croquis del armario de prácticas (alzado, carriles y puerta) y su implantación en el taller. Es el mismo cuadro que el alumno estudia en la práctica P0 y modifica en el proyecto final.
Qué compra el centro
Los equipos son del centro desde el primer día. Lo podéis justificar en la convocatoria de equipamiento de FP con el desglose por partidas que os pida.
Puesto completo
Puesto de nivel integrador con HMI, nodo Edge, variador y motor, seguridad y analizador. Llega probado y listo para empezar la P1.
Puesto para vuestro PLC
El mismo puesto sin nodo Edge ni módulos de E/S, con las señales a bornas para el PLC que ya tiene el taller.
Ampliación y repuestos
Más puestos, sensores y analizadores sueltos para crecer cada curso o reponer lo que se rompe en prácticas.
Incluido con cada puesto
- Cuaderno de prácticas con rúbricas: P0–P6, P7–P12 avanzadas y proyecto final, para profesor y alumno.
- El esquema del puesto como plantilla en nuestro configurador de cuadros: el alumno lo estudia, lo amplía y saca unifilar, señales y bornas.
- Licencia docente de la plataforma: un espacio por grupo y acceso de profesor.
- Instalación en el taller y formación del profesorado en el propio centro.
- Garantía de los equipos y repuestos con plazo de entrega conocido.
Precio por puesto
Cada puesto es para dos alumnos y lleva lo que se van a encontrar en una obra real. Un primer lote de dos o tres puestos con la puesta en marcha cabe en un contrato menor.
- Opción A
Puesto completo
Armario IP55 con HMI SE-HMI-210, SE-EDGE-210 y E/S, variador con motor, arranque directo, cadena de seguridad, analizador trifásico, switch y sensores.
4.890 € + IVA por puesto
- Opción B
Puesto para vuestro PLC
El mismo puesto sin nodo Edge ni módulos de E/S: las señales llegan a bornas para el autómata del taller.
4.290 € + IVA por puesto
- Una vez por pedido
Puesta en marcha y formación
Instalación en vuestro taller y dos jornadas de formación del profesorado en el centro.
1.290 € + IVA
Prácticas guiadas incluidas con el kit
Cada práctica trae objetivos, montaje, pasos, preguntas de comprobación y rúbrica. Se hacen con las pantallas reales de la plataforma, no con capturas.
- P1
Lazo 4-20 mA
Cableado, blindaje y tierra; medir la corriente y detectar un lazo abierto.
- P2
Escalado
De mA a bar con factor y offset; comprobarlo con «Probar» en la ficha del equipo.
- P3
Bus Modbus
Unit ID, registros y velocidades; alta del equipo con choques avisados y prueba de lectura.
- P4
Alarmas
Umbral, histéresis y prioridad; reconocerla desde el móvil y cerrar la orden.
- P5
Energía
Potencia, consumo y coste con el analizador; leer una curva de carga.
- P6
Predictivo
Línea base de un equipo, anomalía provocada y revisión del aviso.
Por qué con nosotros
- Prácticas escritas por técnicos que mantienen instalaciones reales, con autor y fecha.
- Alineadas con los resultados de aprendizaje de los módulos de FP y la normativa europea (REBT, UNE-EN 61131, ISA-18.2, IEC 62443).
- La misma plataforma que usan nuestros clientes: el alumno aprende la herramienta que encontrará en la empresa.
Cada centro recibe su presupuesto cerrado, con el desglose que pida vuestra convocatoria de equipamiento. Podéis empezar con un puesto y ampliar el curso siguiente: todo es compatible entre sí.
Cuéntanos cómo es vuestro taller
Con los ciclos, los alumnos por grupo y los equipos que ya tenéis os preparamos la propuesta.
Pedir propuesta
